JSL爵士龙音响线阵的安装步骤

文章出处:责任编辑:查看手机网址
扫一扫!JSL爵士龙音响线阵的安装步骤扫一扫!
人气:-发表时间:2019-04-24 10:41【

由一组排列成直线(或近似直线),间隔是紧密的、振幅相同(同口径、同类型)相位相同的若干扬声器单元,及相应结构件组成的,并具有某种特殊指向性的系统,这就是线阵扬声器系统的定义。这种结构的优势:1、衰减相对小,用于远距离、大功率扩声系统。2、垂直指向性窄,减少天花、地面、物体反射。提高音质和清晰度。3、布置快捷。4、外观简洁。

JSL爵士龙音响线阵的安装步骤

爵士龙的大型线阵如LA-606\LAB-608等,大多用于大型演出。爵士龙也专门为小型舞台演出,宴厅类场所设计了小型线阵,像K1K2系列,效果一点也不输给大型舞台现场。

爵士龙线阵那么大,是怎么安装的呢?


1、准备工具:

A.线阵吊架   B.葫芦    C.U型卸扣   D.编组吊带

2、安装葫芦

3、安装吊架

注意:U型卸扣安装孔位,从吊架的后向前数,第6和第8孔

侧面只有一个插孔的是“前”

有两个插孔的是“后”

音箱朝着前面装

4、线阵音箱互相连接

这是最下面一只,首先把连接件翻起来,定好角度,插插销

第二只


图中四只音箱,插销都插成了 0 度

如果知道要插多少角度的话,也可以预先安装指定角度插好!!

5、线阵音箱与吊架连接

注意后面的接线

6、离地

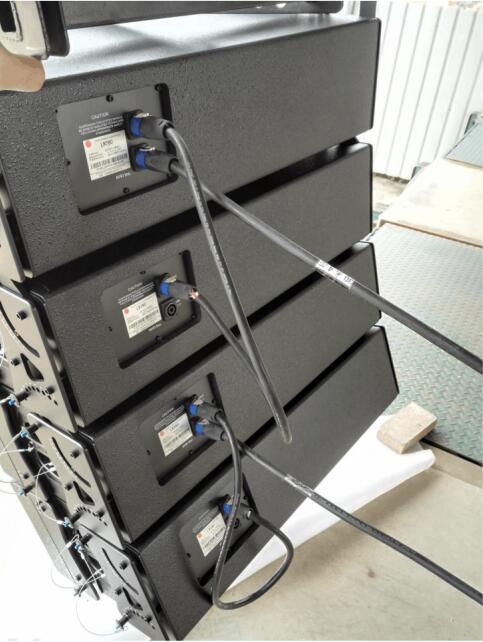

7、连线要求

注意:音箱上面用的连线是 4 芯线,“1+ ”“1-”“ 2+ ”“2-”都

要接!!!!

如果按传统的方法只接了“ 1+ ”“1-”,那么只有低音响!!

四芯短连线

如果没有四芯线的话,可以用两条普通的两芯线代替,见下图

2 芯线共用一个音箱插头即可

两两相连之后,再用 2 条 4 芯线分别接到第 1 只

再次强调:全部都是 4 芯线。

没有 4 芯线的话: 2 条 2 芯线 =1 条 4 芯线

8、改角度方法

A.首先拔掉侧后面上下两个插销,两侧,一共是 4 个

B.将连接偏转动到系统的角度,图中是 7°,插上插销,见上图

C.调整音箱的角度,上面 7°孔对准时,插上插销,见上图

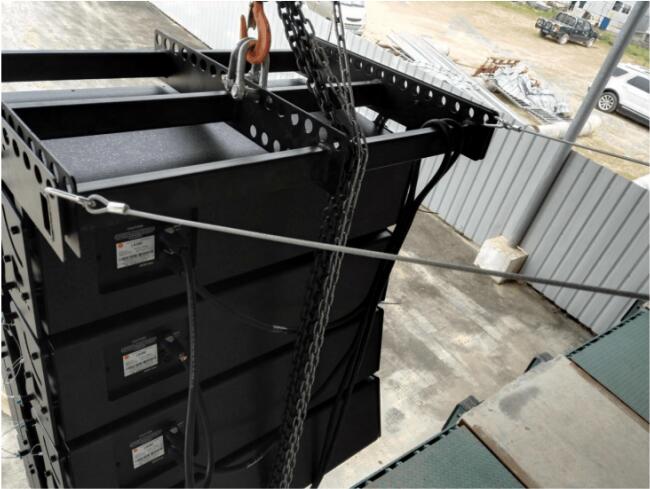

9、用拉绳固定水平角

用水平仪测量吊架和音箱的角度

吊架水平角度是 10°(最好是 8°)

最下面一只音箱地板与水平夹角是 31°(最好是 29°)

没有专业的水平仪,也可以用手机 APP 代替


10、安装尺寸(投射距离 25 米)

允许角度偏差范围:± 1°

允许长度偏差范围:± 3CM

此文关键字:线阵音箱 线阵音箱工程
